全球AI算力爆发，当800G需求放量、1.6T商用导入之际，更高精度、更稳定的光纤耦合已成为提升光通信系统整体效率的关键瓶颈。为应对这一挑战，我们最新研发的六轴光纤耦合MINI-X1-Y1-Z1系列高精密运动台应运而生，以“大行程+微调整”一体化设计，为光纤耦合/对准环节带来革命性技术突破。

01 产品介绍

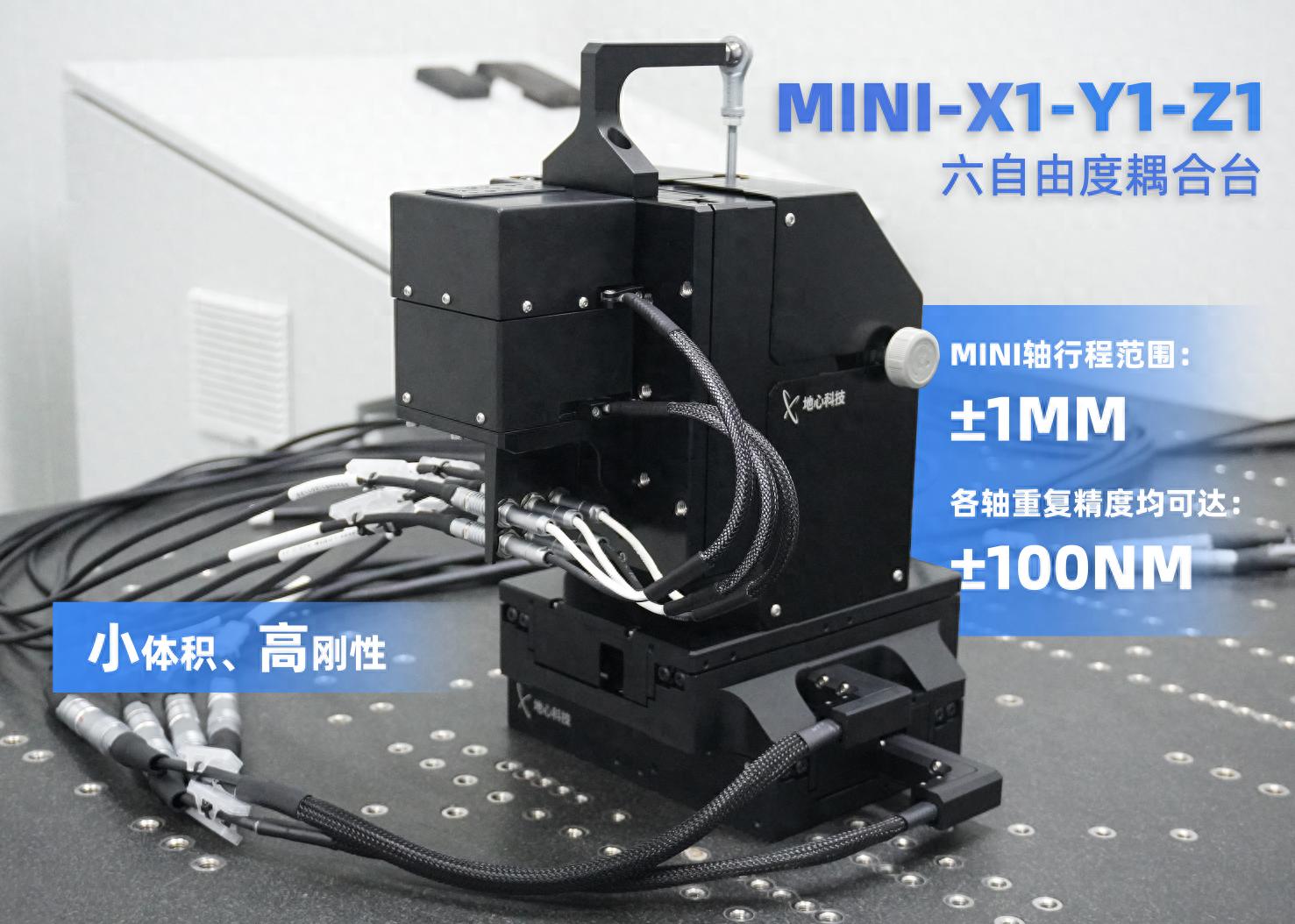

MINI-X1-Y1-Z1系列六轴高精密运动台专业针对光纤耦合环节设计，创新性地在ART130系列大行程运动台（XYZ轴行程可按客户需求定制）的基础上，集成了三轴微型精密调整机构，实现“大范围粗调+纳米级精调”一体化操作，各轴重复定位精度均可达到±100nm以内。产品适应绝大多数光通讯模块的应用，具有精度高、稳定性高、性价比高的产业化集成优势。

与以往压电微型台调整方案不同，我们还是使用自研直线电机和交叉滚柱导轨，MINI轴的微动行程可以做到±1mm，运动整定时间可达200μm@±50nm @30ms。超高的精度与小巧的体积，更为轻便的重量与更广泛的行程，使其更适合需要频繁、快速、大范围来回运动的耦合场景。

02 产品特点

■ 采用自研直线电机及交叉滚柱导轨，高动态性能

■ 刚性负载能力强，长期运动无磨损漂移问题

■ 体积小巧紧凑，结构控制简单，支持快速部署与调试

■ 抗干扰能力强，更适用于复杂应用场景

■ 高整定速度，更适合需要频繁、快速、大范围来回运动的耦合场景

■ 显著的综合成本优势，为光模块厂商提供更具性价比的耦合解决方案

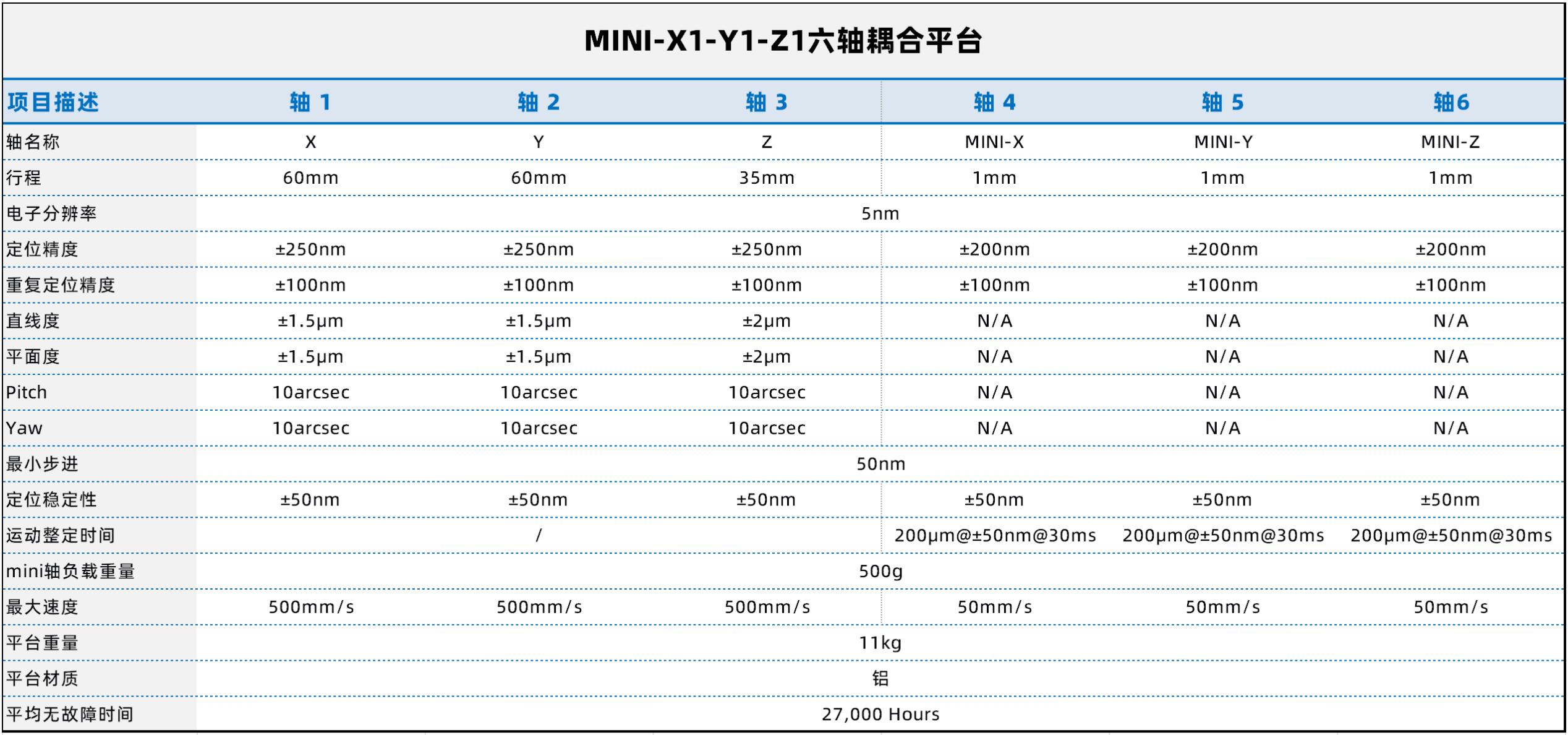

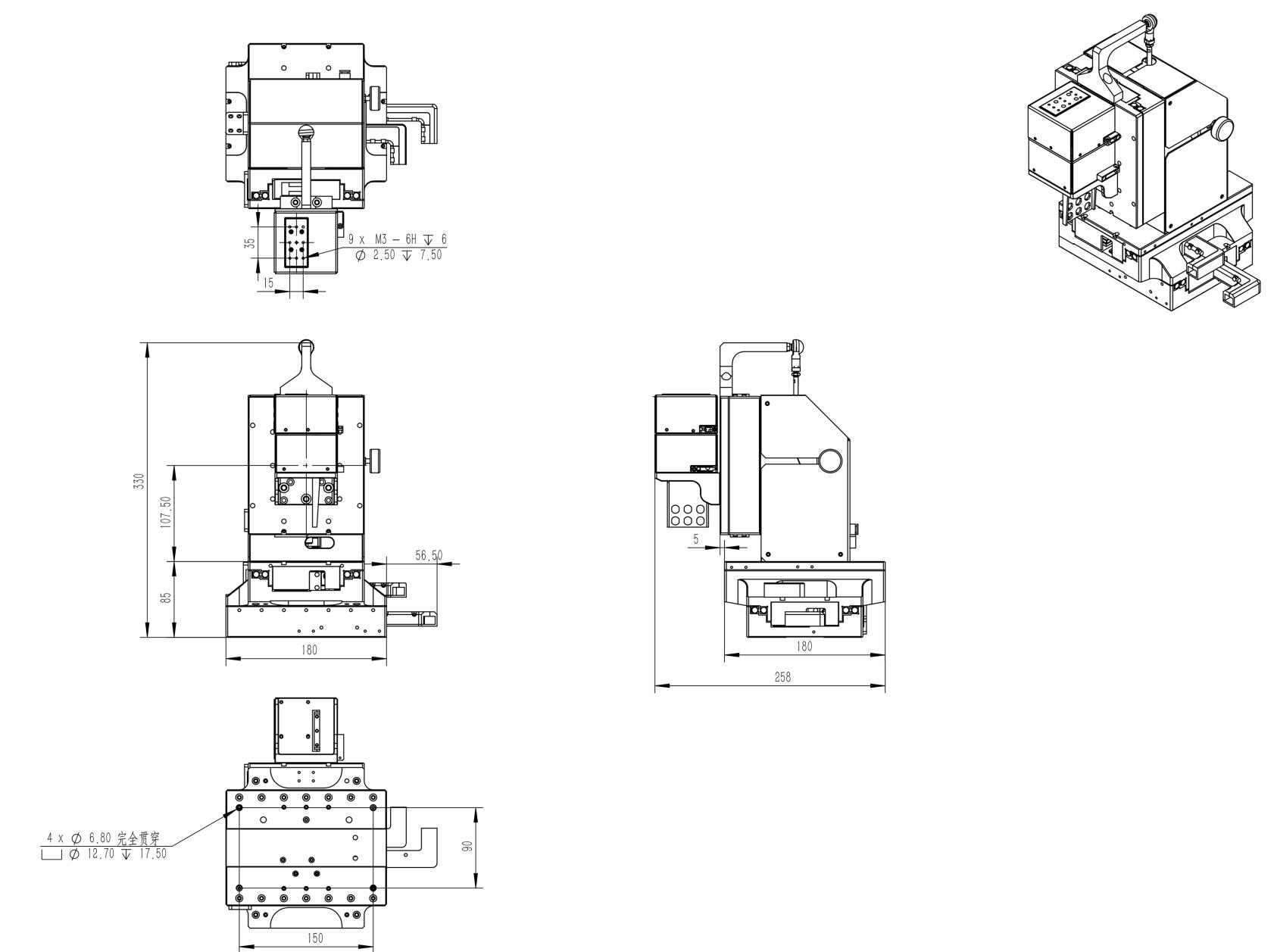

03 产品尺寸及规格

*因篇幅所限，此处仅展示该系列中一款标准规格。产品实际提供多种行程选择，并可根据您的具体需求进行定制

备注：

(1) 适配-AS反馈，线性放大器;

(2) 空载，需配置相应功率的放大器；

(3) 默认测试点位置为台面上方25mm。

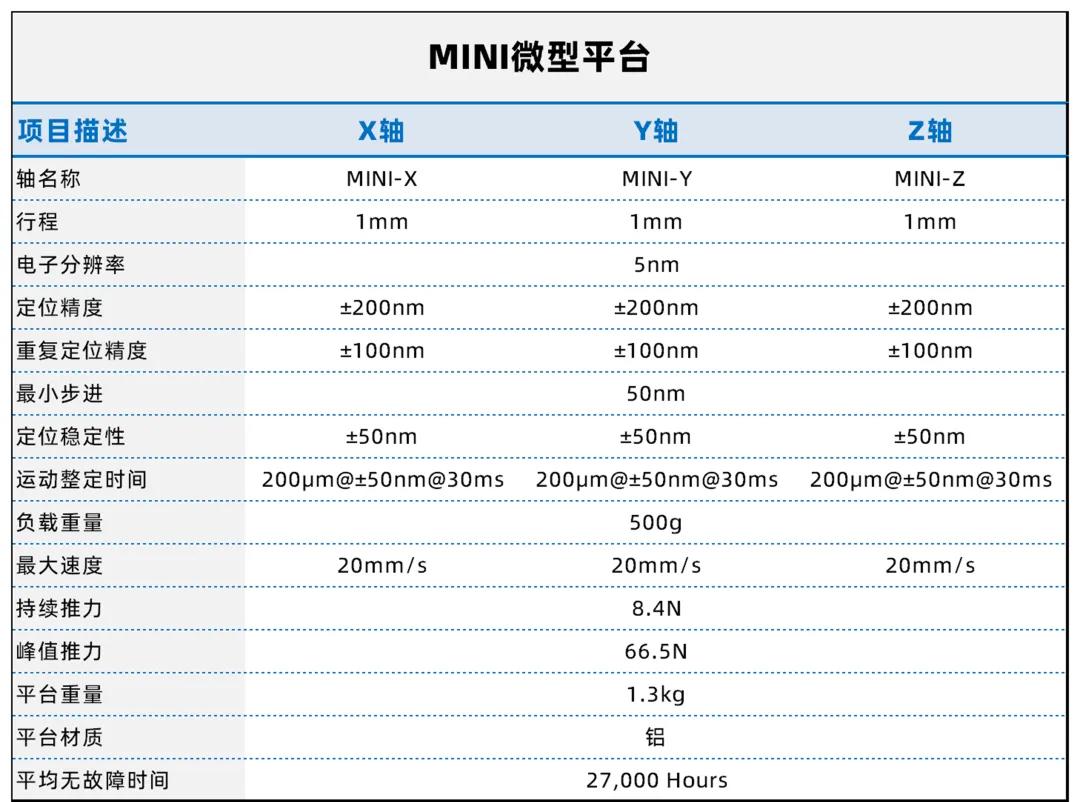

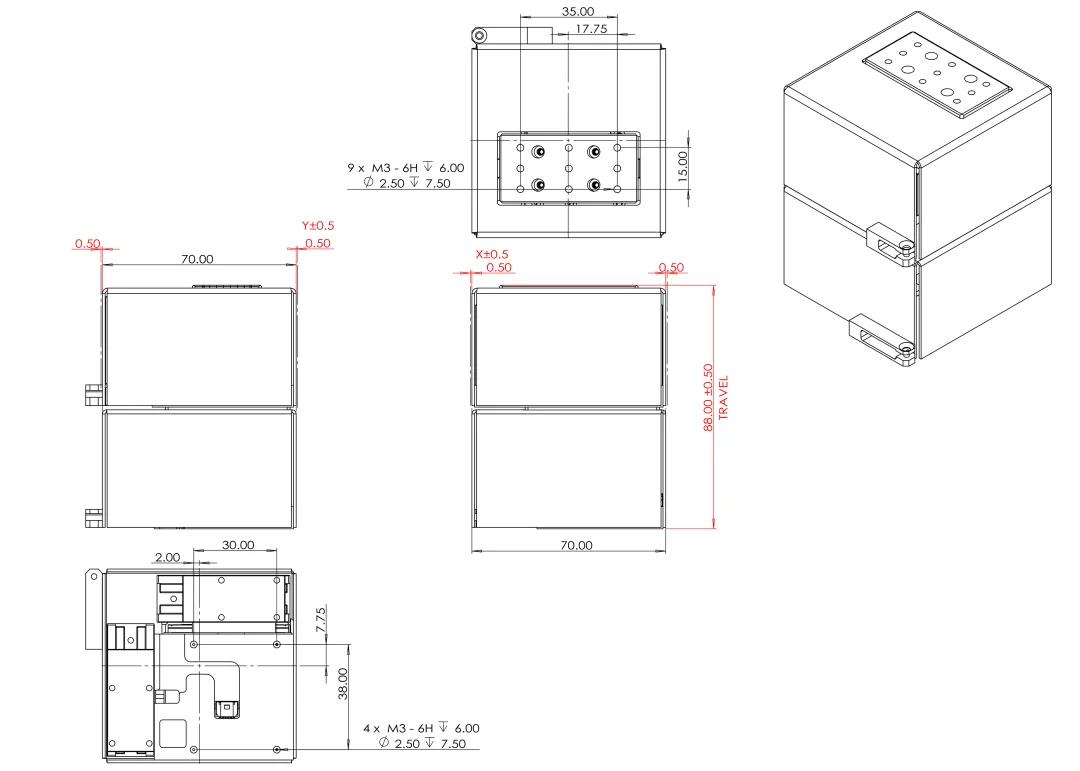

MINI轴参数及尺寸

备注：

(1) 适配-AS反馈，线性放大器;

(2) 空载，需配置相应功率的放大器；

(3) 默认测试点位置为台面上方25mm。

面对1.6T光模块量产带来的精度更高、节奏更快、成本控制更严格的制造要求，地心科技MINI-X1-Y1-Z1系列六轴运动台以纳米级精度、长期免维护、强环境适应性及更优的成本结构，为光模块企业提供了可持续、可扩展、高可靠性的工艺基础装备。我们期待与行业伙伴携手，共同推动光纤耦合工艺迈向新高度，助力光通信产业高效跨入Tb/s时代。
